レンズ設計レポート　　　　【2010年11月】

LED照射角拡大光学系の考案

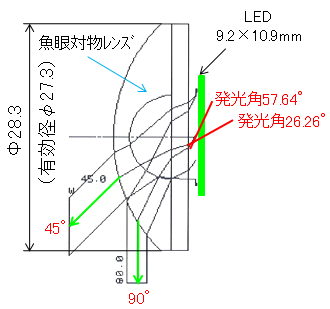

魚眼対物レンズを利用

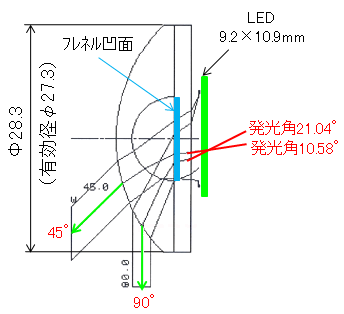

魚眼対物レンズ＋フルネル面を利用
照射角45°　発光光度90%
　　　　　　　　 射出光度50%
照射角90°　発光光度55%
　　　　　　　　 射出光度25%		 照射角45°　　発光光度95%
　　　　　　　　　 射出光度52.8%
照射角90°　　発光光度90%
　　　　　　　　　 射出光度40.9%

レンズ設計レポート
用途 遠赤外線
(8〜14μm)
焦点距離 ｆ =10.3mm
F-Number F/1.05
有効像円 φ12
構成枚数 3群3枚
(全て片面非球面)
前玉有効径 φ22.10
物体距離 1m(最適距離)
光学全長(in air) 40.25mm
Back Focus
(in air)		 12.12mm
(絞り面〜結像点)
Distortion -4.39%(φ12)
周辺光量比 50%(φ12)
MTF 中心　20本/mm80%
周辺　20本/mm40%

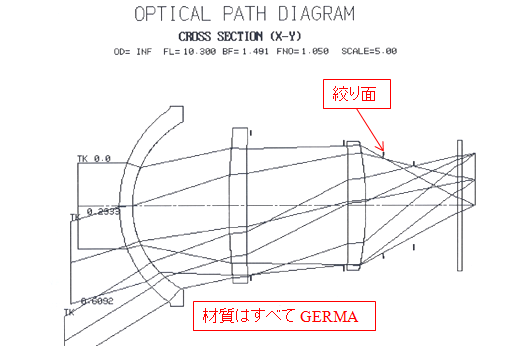

遠赤外線用固定焦点レンズ

レンズ設計レポート
構成枚数 5群構成；12群15枚
(複合非球面1面含)
焦点距離 36.82〜68.73mm(1.86X)
F-Number F/2.17〜3.10
光学全長 194.49mm(in Glass)
有効像円 φ34(0.95")
Screen Sise 80"(Wide 2M)
Back Focus 58.59mm(Wide)
in Glass；BSC7 29mm
+ZKN7 3mm
前玉有効径
後玉有効径		 φ55
φ36.7
繰出し量 1.891mm(2M)
Zoom最大移動量 27.44mm
幾何光学MTF 中心 47本/mm 60%
周辺(7.5割)47本/mm 30%
周辺光量比 70%(7.5割)
TV歪曲度 2.8%

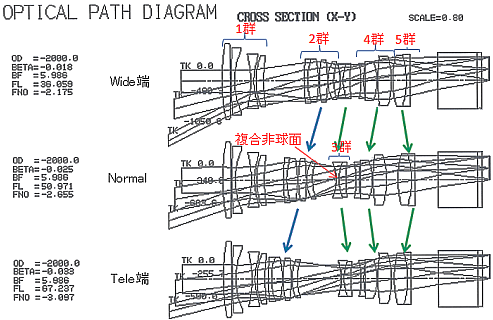

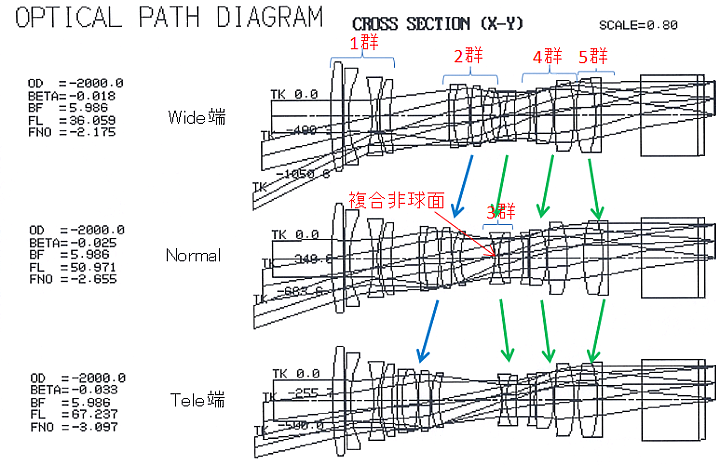

DMD用1.86倍投写レンズのご提案

MTF性能(Defocus特性) Wide端

MTF性能(Defocus特性) Normal

MTF性能(Defocus特性) Tele端
