レンズ設計レポート　　　　【　2012年2月9日】

歪曲の目立たない水平190度魚眼レンズ

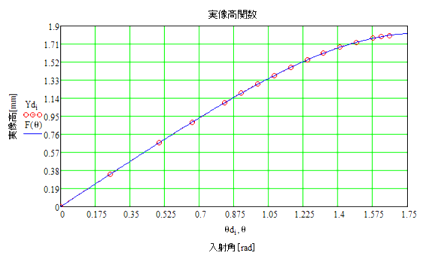

新設計

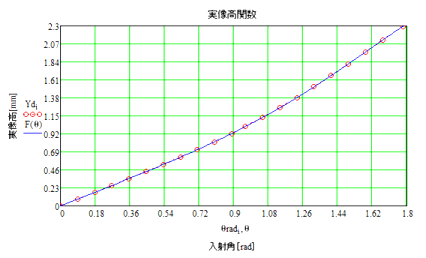

 現行

新設計のレンズ仕様
射影方式＊ 等立体角射影に準ずるα・f・sin(θ/2)
焦点距離 1.367mm
F-Number F/2.048
撮像素子Size 1/3.8"(H=1.872mm,V=1.404mm)

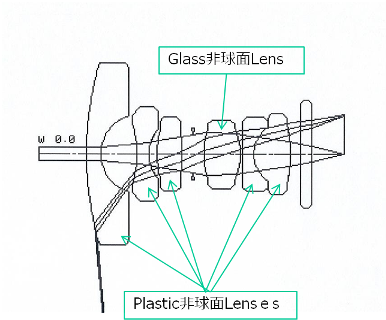

構成枚数 5群6枚(GL1枚,PL5枚)
前玉有効径 φ7.34
光学全長 12.086(in Glass=0.5mm)
像歪み率 -11%以下(y=2f・sin(θ/2)基準)
周辺光量比 45%以上(H=1.872mm)
目標MTF 中心(軸上)100本/mm　50%
周辺(7.5割)100本/mm　35%
温度Drift -2.063×10-4mm/度

レンズ設計レポート　　　　【　2011年12月21日】

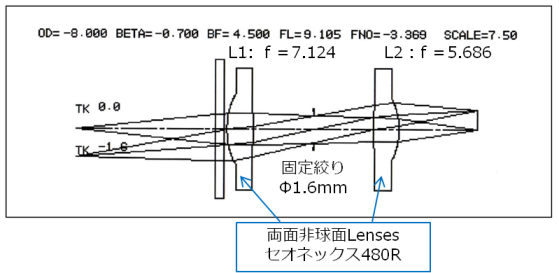

光ファイバー検査レンズ設計
あおり仕様 物体面あおり-30度
像面あおり+22.01度
使用波長 635±20mm
倍率 0.70倍
開口数(NA) 物体側0.102
像側0.148
物体間距離 23.00mm
撮像素子Size 1/8″(φ2.25mm)
構成枚数 2群2枚
(Plastic lens 2枚)
有効径 前玉φ3.70
後玉φ3.10
バックフォーカス 4.50mm
非テレセントリ 物側4.66度,像側3.30度

レンズ設計レポート　　　　【2011年8月20日】

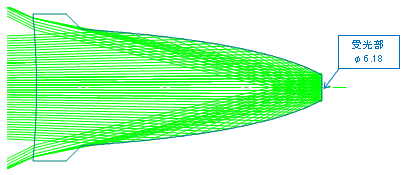

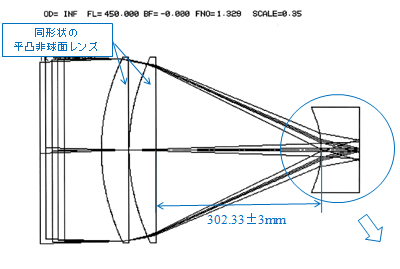

太陽光集光レンズ系設計
光学仕様
入射有効径/受光有効径 φ338.5/φ6.18
入射角 ±2度
光学系全長
(レンズ第1面～受光面)		 475.83m
受光面照度 均一

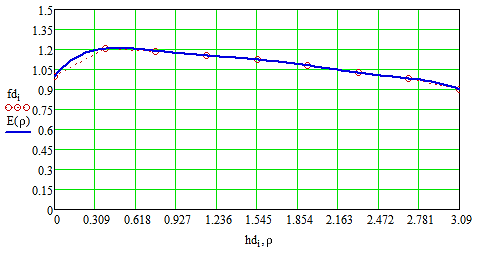

太陽光集光系照度比

直接集光する光束の照度：E1
入射光 0°～0.393°		 全反射後､集光する光束の照度：E2
入射光 0.4°～1.2°		 全反射後､集光する光束の照度：E3
入射光 1.3°～2.0°		 照度比
Total
像高
(受光面)		 入射角θ S×(COSθ)4 入射角θ 射出角θ' S×(COSθ)2(COSθ')2 入射角θ 射出角θ' S×(COSθ)2(COSθ')2 E1+E2+E3
E0*
0.0
0.386
0.773
1.159
1.545
1.931
2.318
2.704
3.090		 0.0
0.0493
0.0985
0.1478
0.1965
0.2458
0.2951
0.3443
0.3936		 917.666
900.497
887.634
874.527
861.081
847.362
830.732
816.564
802.063		 1.2
1.1
1.0
0.9
0.8
0.7
0.6
0.5
0.4		 45.648
48.238
50.936
54.038
57.012
60.651
64.469
67.742
75.679		 269.028
257.322
241.905
219.860
197.236
166.343
133.506
106.775
47.042
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2.0
43.364
41.072
38.920
36.876
35.044
33.377
31.567
29.995
275.060
278.398
277.766
273.539
265.221
253.496
240.171
223.303		 1.0
1.207
1.186
1.156
1.122
1.078
1.026
0.980
0.904
　　　S：光束の断面積　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　E0：像高0.0に集光する光束の照度
